10-40bar

10-40 BAR

GS-90° Udkravnings flanger er egnet til lavtryksrørsystemer inden for 10-40 Bar,de findes som standard i chrom 6 frit stål, men kan skaffes i andre maetialer som Rustfri aisi 316 & Superduplex
Download catalogue
GO TO 3D COMPONENT LIBRARY
Technical data

Technical Data

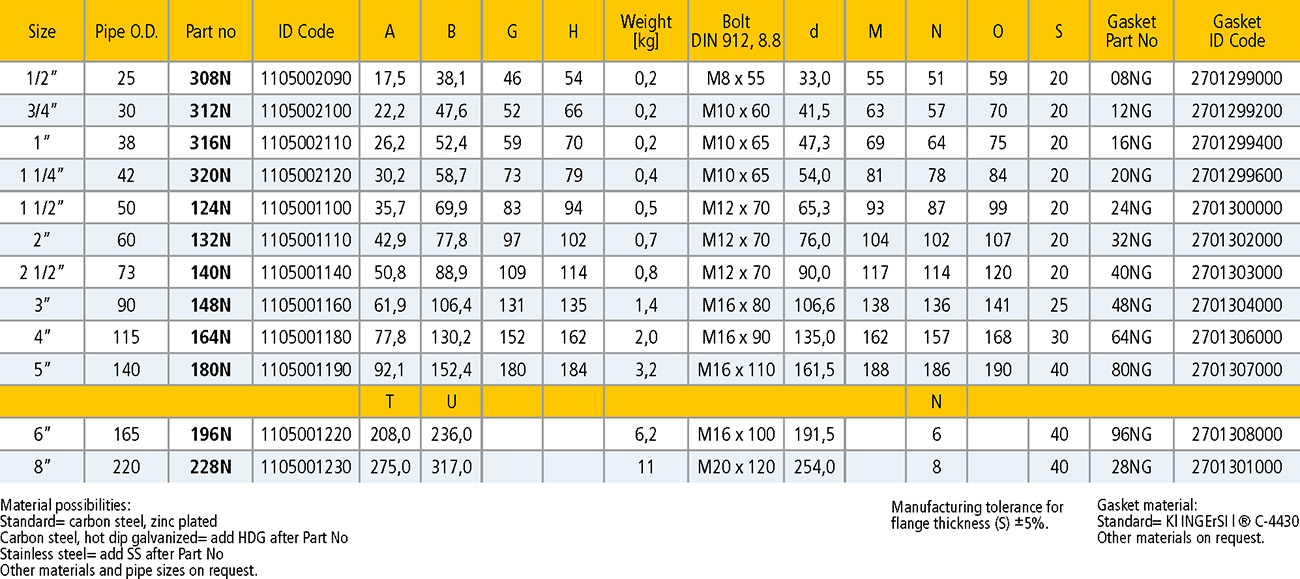

90° Lavtryk System





Størrelse Rør O.D Kode Vare nr. A B G H Vægt, kg Bolt DIN 912, 8.8 d M N O S Paknings kode Paknings Vare nr.
1/2″ 25 308N 1105002090 17,5 38,1 46 54 0,2 M8x55 33 55 51 59 20 O8NG 2701299000
3/4″ 30 312N 1105002100 22,2 47,6 52 66 0,2 M10x60 41,5 63 57 70 20 12NG 2701299200
1″ 38 316N 1105002110 26,2 52,4 59 70 0,2 M10x65 47,3 69 64 75 20 16NG 2701299400
1 1/4″ 42 320N 1105002120 30,2 58,7 73 79 0,4 M10x65 54 81 78 84 20 20NG 2701299600
1 1/2″ 50 124N 1105001100 35,7 69,9 83 94 0,5 M12x70 65,3 93 87 99 20 24NG 2701300000
2″ 60 132N 1105001110 42,9 77,8 97 102 0,7 M12x70 76 104 102 107 20 32NG 2701302000
2 1/2″ 73 140N 1105001140 50,8 88,9 109 114 0,8 M12x70 90 117 114 120 20 40NG 2701303000
3″ 90 148N 1105001160 61,9 106,4 131 135 1,4 M16x80 106,6 138 136 141 25 48NG 2701304000
4″ 115 164N 1105001180 77,8 130,2 152 162 2 M16x90 135 162 157 168 30 64NG 2701306000
5″ 140 180N 1105001190 92,1 152,4 180 184 3,2 M16x110 161,5 188 186 190 40 8ONG 2701307000
T U N
6″ 165 196N 1105001220 208 236 6,2 M16x100 191,5 6 40 96NG 2701308000
8″ 220 228N 1105001230 275 317 11 M20x120 254 8 40 28NG 2701301000



Materiale muligheder:
Standard= stål, forzinket ( Chrom6 fri)
Stål, varmgalvaniseret=tilføj HDG efter varenr.
Rustfrit stål=tilføj SS efter varenr
Andre materialer og rørstørrelser på forespørgsel.
Fremstillingstolerance for flangetykkelse ± 5 %
Pakningsmateriale:
Standard= Klingersil® C-4430
Andre materialer på forespørgsel.
